Especificação: 10~32
Pressão: a350 bar
Fluxo: A 1600 L/min

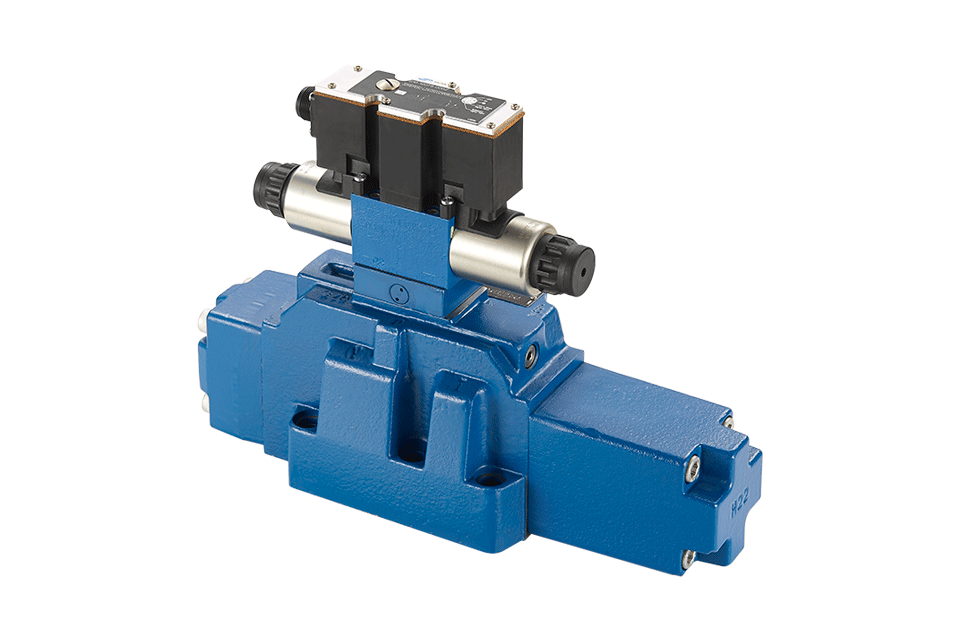

• Válvula direcional proporcional de dois estágios operada por piloto, usada para controlar o tamanho e a direção do fluxo de líquido
• Eletroímã proporcional do tipo conexão rosqueada, a bobina pode ser desmontada separadamente
• Estrutura de conexão da placa, as dimensões da conexão atendem aos padrões DIN2430 e ISO4401
• Centragem da mola do carretel de controle
• Tipo WRZE com amplificador proporcional integrado
• WRZ tipo de amplificador externo (encomendar separadamente)
| Visão geral | |||||||
| Modelo de válvula | WRZ | WRZE | |||||
| Local de instalação | Qualquer, mas a instalação horizontal é preferida | ||||||
| temperatura de armazenamento | ℃ | -20 a +80 | |||||
| Usar temperatura ambiente | ℃ | -20 a +70 | -20 a +50 | ||||
| peso | Diâmetro 10 | kg | 7.8 | 8 | |||
| Diâmetro 16 | kg | 13.4 | 13.6 | ||||
| Diâmetro 25 | kg | 18.2 | 18.4 | ||||
| Diâmetro 32 | kg | 42.2 | 42.4 | ||||
| Parâmetros hidráulicos(Medido em HLPAG.p=100bar: 40 ℃ ± 5 ℃) | |||||||
| diâmetro | 10 | 16 | 25 | 32 | |||
| pressão de trabalho | válvula piloto | controle externo | bar | 30 a 100 barras | |||
| controle interno | bar | 100 a 350 equipados com "D3" | |||||
| válvula principal | bar | para 315 | para 350 | para 350 | para 350 | ||
| Pressão de retorno do óleo | Porta de óleo T (porta de óleo R) (retorno de óleo externo piloto) | bar | para 315 | para 250 | para 250 | para 150 | |
| Porta de óleo T (retorno de óleo interno do piloto) | bar | até 30 | até 30 | até 30 | até 30 | ||
| Porto de petróleo Y | bar | até 30 | até 30 | até 30 | até 30 | ||
| Controle o volume de óleo para válvulas direcionais de 0-100% | cm3 | 1.7 | 4.6 | 10 | 26.5 | ||
| As portas X e Y controlam o fluxo de óleo quando um sinal de passo é inserido (0-100%) | 3.5 | 5.5 | 7 | 15.9 | |||
| fluxo da válvula principal | L/min | para 170 | para 460 | para 870 | para 1600 | ||
| Óleo hidráulico | L/min | Óleo mineral (HL HLP) conforme norma DIN 51524. Caso utilize outros óleos, consulte a empresa. | |||||
| Faixa de temperatura do óleo | ℃ | -20 a +80 (+40 a +50 preferencial) | |||||
| Faixa de viscosidade | milímetros2/s | 20 a 380 (de preferência 30 a 46) | |||||
| nível de poluição | O nível máximo de contaminação do óleo está de acordo com NAS 1638 e ISO 4406 (C) | Taxa de filtração mínima recomendada do filtro βx = 75 | |||||
| válvula piloto | De acordo com NAS 1638 Nível 7 | x=5 | |||||
| válvula principal | De acordo com NAS 1638 Nível 9 | x=15 | |||||
| circuito de histerese | % | ≤6 | |||||
| Parâmetros elétricos | |||||||
| Modelo de válvula | WRZ | WRZE | |||||
| forma de proteção | IP65 para plugue instalado como padrão | ||||||
| tipo de tensão | CC | ||||||
| determinada máscara de valor | % | 15 | |||||
| Corrente máxima | UM | 1.5 | 2.1 | ||||
| Resistência da bobina solenóide | > Valor de resfriamento a 20 ℃ | Ah | 4.8 | 2 | |||
| > Valor calorífico máximo | Ah | 7.2 | 3 | ||||
| Taxa de eletrificação | % | 100 | |||||
| Temperatura da bobina | ℃ | 150 | |||||
| O tipo de proteção da válvula está em conformidade com a norma EN 60529 | IP65 | ||||||
| Parâmetros elétricos do amplificador | |||||||
| Amplificador de controle externo tipo WRZ | VT-VSPA2-L2X/... | ||||||
| sinal de valor de comando | -Formulário de estrutura "A1" | V | ±10 | ||||
| -Formulário de estrutura "F1" | mA | 4 a 20 | |||||
