601100
Spezifikation: 6
Druck: bis315 bar
Durchfluss: Bis40 L/min

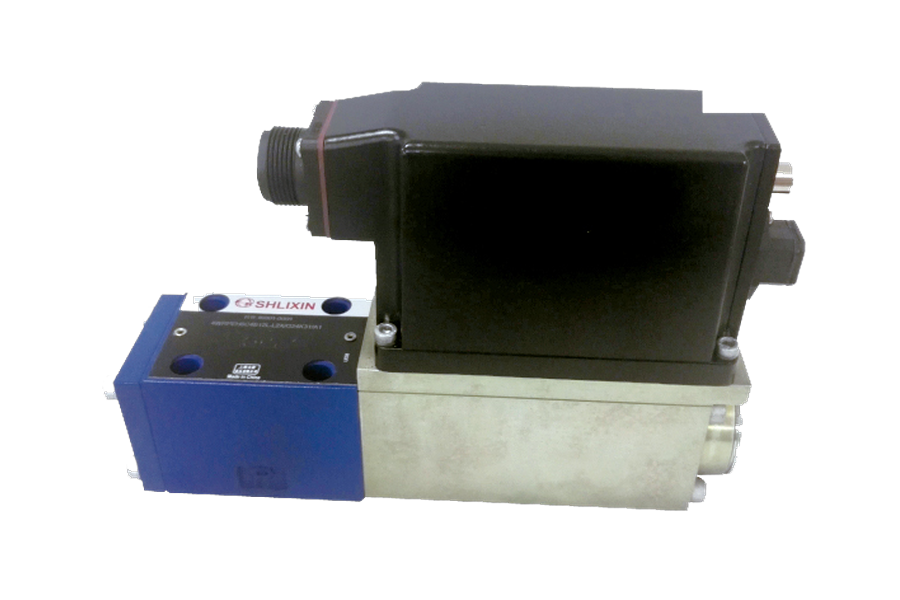

• Direktwirkendes Servomagnetventil mit Steuerkolben und Hülse für Servoleistung
• Einseitiger Antrieb, optionale Abschaltsicherheitsfunktion
Steuermagnetventil mit integrierter Rückmeldung und integrierter Verstärkerplatine ( OBE), werkseitig voreingestellt
• Elektrischer Anschluss 6P+PE Signaleingang Differenzverstärker mit Schnittstelle, Eingang optional A1: ±10V, oder Schnittstelle F1: 4...20mA (Rsh =200Ω)
• Panel-Installation, die Montageoberfläche entspricht ISO 4401-03-02
NG6
| Überblick | |||||||
| Struktur | Direktbetätigter Schieber mit Stahlhülse | ||||||
| fahren | Proportional-Magnetventil OBE mit Stellungsregler | ||||||
| Installationsformular | Grundplatte, Befestigungslochstruktur Durchmesser 6 (ISO 4401-03-02-0-05) | ||||||
| Installationsort | willkürlich | ||||||
| Umgebungstemperaturbereich | ℃ | -20...+50 | |||||
| Gewicht | kg | Ungefähr 2,75 | |||||
| Erdbebensicherheit (Prüfbedingungen) | Max. 25 g vibrierend in 3 Dimensionen (24h) | ||||||
| Hydraulisch(Gemessen bei HLP46 ϑÖl = 40 ℃ ±5 ℃) | |||||||
| Öl | Das Öl entspricht der DIN 51 524. Für andere Öle wenden Sie sich bitte an unser Unternehmen. | ||||||
| Viskositätsbereich | Empfohlener Wert | mm²/s | 20...100 | ||||
| maximal zulässiger Wert | mm²/s | 10...800 | |||||
| Öltemperatur | ℃ | -20 bis +70 | |||||
| Maximal zulässiger Verschmutzungsgrad des Öls nach ISO 4406 (c) | Stufe 18/16/13 | ||||||
| Nenndurchfluss (Δp = 35 bar pro Drosselkante) | L/min | 2 | 4 | 12 | 24 | 40 | |
| Höchster Arbeitsdruck | Bar | Ölanschlüsse A, B, P: 315 | |||||
| maximaler Druck | Bar | Ölanschluss T: 250 | |||||
| Leck bei 100 bar | Linear | cm³/min | <150 | <180 | <300 | <500 | <900; |
| nichtlinear | cm³/min | / | / | / | <300 | <450; | |
| stationär/dynamisch | |||||||
| Hystereseschleife | % | ≤0,2 | |||||
| Reaktionszeit bei Signaländerungen 0 ... 100 % | MS | 10 | |||||
| Null Drift | Bei ΔT = 40 ℃, Nullpunktdrift <1 % | ||||||
| Nullpunkteinstellung | Werkseinstellung ±1 % | ||||||
| Elektrik, Verstärkerplatine im Ventil integriert | |||||||
| Elektrifizierungsrate | % | 100ED | |||||
| Schutzstufe | IP65 (Kabeldose verbaut) | ||||||
| verbinden | Anschlussstecker 6P+PE, DIN 43563 | ||||||
| Versorgungsspannung | 24 VDCnom | ||||||
| Terminal A | Mindestens 21 VDC/maximal 40 VDC | ||||||
| Klemme B: 0V | 0V (Pulsation maximal 2) | ||||||
| externe Sicherung | AF | 2.5 | |||||
| Eingangstyp „A1“ | Analoger Differenzsignaleingang Ri = 100 kΩ | ||||||
| Terminal D (UE) | 0...±10V | ||||||
| Terminal E | 0V | ||||||
| Eingabetyp „F1“ | Laden, Rsh | ||||||
| Terminal D (ID-E) | 4...12...20mA | ||||||
| Terminal E (ID-E) | Stromschleife IDE Rückmeldung | ||||||
| Erkennungssignaltyp „A1“ | LVDT | ||||||
| Klemme F (UTest) | 0...±10V | ||||||
| Terminal C | Referenz 0 V | ||||||
| Erkennungssignaltyp „F1“ | LVDT-Signal 4 ... (12) ... 20 mA 200 ... 500 Ω | ||||||
| Terminal F (I FC) | 4 ... (12) ... 20mA (Ausgangsstrom) | ||||||
| Terminal C (I FC) | Stromschleife IFC Rückmeldung | ||||||
| werkseitig kalibriert | Werkseitig kalibriert, siehe Ventilkennlinie | ||||||
