601100
Spezifikation: 10
Druck: bis315 bar
Durchfluss: Auf 100 L/min

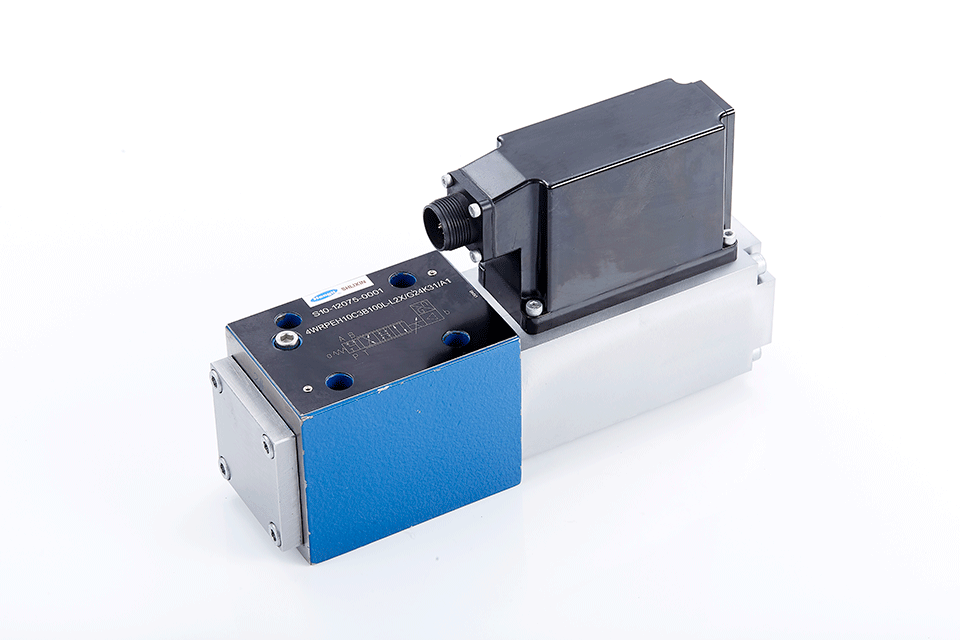

• Direktwirkendes Servomagnetventil mit Steuerkolben und Hülse für Servoleistung
• Einseitiger Antrieb, optionale Abschaltsicherheitsfunktion
Steuermagnetventil mit integrierter Rückmeldung und integrierter Verstärkerplatine ( OBE), werkseitig voreingestellt
• Elektrischer Anschluss 6P+PE Signaleingang Differenzverstärker mit Schnittstelle, Eingang optional A1: ±10V, oder Schnittstelle F1: 4...20mA (Rsh =200Ω)
• Panel-Installation, die Montageoberfläche entspricht ISO 4401-03-02
NG10
| Übersicht | |||||
| Struktur | Schieberventiltyp, direktwirkend, mit Ventilhülse aus Stahl | ||||
| Antrieb | Proportional-Magnetventil OBE mit Positionsregler | ||||
| Montageform | Grundplatte, Montagelochstruktur -05) | ||||
| Installationsort | Beliebig | ||||
| Umgebungstemperaturbereich | ℃ | -20...+50 | |||
| Gewicht | Kg | Etwa 7,1 | |||
| Erdbebenwiderstand (Testbedingungen) | Max. 25 g vibrierend in 3 Dimensionen (24h) | ||||
| Hydraulikdruck (gemessen bei HLP46 ϑoil = 40 ℃ ±5 ℃) | |||||
| Öl | Öl nach DIN 51524...535, für andere Öle wenden Sie sich bitte an unser Unternehmen | ||||
| Viskositätsbereich | Empfohlener Wert | mm²/s | 20...100 | ||
| Maximal zulässiger Wert | mm²/s | 10...800 | |||
| Öltemperatur | ℃ | -20 bis +70 | |||
| Der maximal zulässige Verschmutzungsgrad von Öl entspricht ISO 4406 (c) | Stufe 18/16/13 | ||||
| Nenndurchfluss (Δp = 35 bar pro Kante) | L/min | 50 | 100 | ||
| Höchster Arbeitsdruck | bar | Ölanschluss PAB: 315 | |||
| Maximaler Druck | bar | Ölanschluss T: 250 | |||
| Leck bei 100 bar | Linear | cm³/min | <1200 | <1500 | |
| Nichtlinear | cm³/min | <600 | <600 | ||
