通径：25~100
压力：至 350 bar
流量：至 8000 L/min

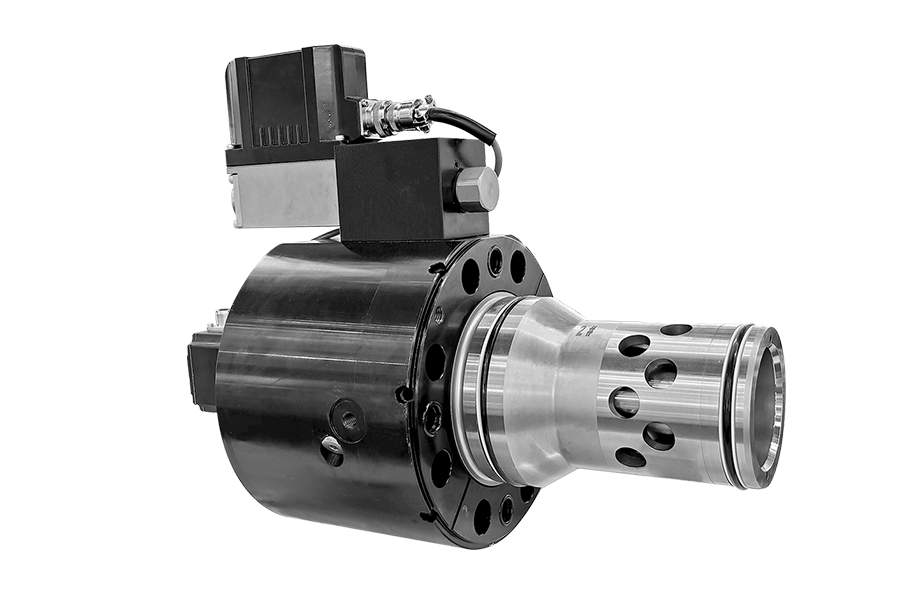

先导式二通比例伺服方向阀， 主阀芯带电气位置反馈
先导阀采用伺服级性能的阀芯阀套结构
动圈电机驱动
快速阶跃响应
液流方向为 B 到 A 及 A 到 B
带集成数字式控制器
安装孔及安装面尺寸符合 ISO7368
典型应用：
·注塑成型机
·压铸机
·通用压机
| 概述 | |||||||||
| 通径 NG | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| 重量 | 不含安全阀 ...../...K 或 ...../...L | kg | 8.5 | 11.2 | 17.3 | 24.6 | 47 | 74 | 110 |
| 含安全阀 ...../...WK 或 ...../...WL | 9.8 | 12.5 | 18.6 | 25.9 | 60 | 87 | 123 | ||
| 安装位置 | 可选，最好为水平 | ||||||||
| 储存温度范围 | ℃ | –20 至 +80 | |||||||
| 环境温度范围 | ℃ | –20 至 +50 | |||||||
| 液压（使用 HLP32 测量，ϑ 油=40℃ ±5℃） | |||||||||
| 最高工作压力 | 先导供油压力 X | bar | 350 | ||||||
| 油口 A，B，SP | 350 | ||||||||
| 油口 Y | 35 | ||||||||
| 公称流量 Δp=5bar | 型号 ...S...L( 线性） | L/min | 500 | 800 | 1200 | 2000 | 3600 | 4500 | 8000 |
| 型号 ...S...R ( 线性，有渐进式精确控制范围） | - | 600 | 850 | 1400 | 3200 | 3900 | 6800 | ||
| 先导阀压力 | bar | ＞ 140 | |||||||
| 最大先导控制流量，先导压力 140bar 时 | L/min | 25 | 30 | 40 | 40 | 70 | 80 | 100 | |
| 先导阀内泄漏 P=100bar | mL/min | ≤ 400 | |||||||
| 液压油 | 符合 DIN 51524 的矿物油（HL，HLP） | ||||||||
| 液压油温度范围 | ℃ | –20 至 +80；最好+40 至 +50 | |||||||
| 粘度范围 | mm2/s | 20 至 380；最好 30 至 45 | |||||||
| 液压油的最大允许污染度符合 ISO 4406 (c) 的规定 | 等级 20/18/15 | ||||||||
| 滞环 | % | ≤ 0.1 | |||||||
| 响应灵敏度 | % | ≤ 0.05 | |||||||
| 响应时间（阶跃信号 0~100%) | ms | 10.5 | 15 | 18 | 20 | 17 | 23 | 28 | |
| 电气 | |||
| 占空比 | % | 100 | |
| 电源电压 / 波动 | VDC | 直流电压，最小 22 最大 30，<19 时电气切断， 纹动 <5% 有效值，无冲击 | |
| 最大功率电流 | A | 3.5 | |
| 外部保险丝 | A | 4.0，中等滞后 | |
| 指令类型：A1 | 电压 | V | 0…+10，波纹＜ 0.01% 有效值，无冲击 |
| 阻抗 | kΩ | 100 | |
| 指令类型：F1 | 电流 | mA | +4…20，波纹＜ 0.01% 有效值，无冲击 ＜ 3.6mA= 截止，大于 3.8mA= 使能 |
| 阻抗 | Ω | ＜ 250 | |
| 位置反馈 | 电压 | V | 0…+10，最大负载 5mA |
| 使能信号 | V | 5...30, Ri = > 8kOhm | |
| 电气连接接口 | 6+PE，符合DIN EN 175201-804 标准的七芯插座 | ||
| 符合 EN 60529 的阀防护类型 | Ip65 | ||
