规格：23~135 cc/rev
额定压力：350~420 bar
峰值压力：380~450 bar

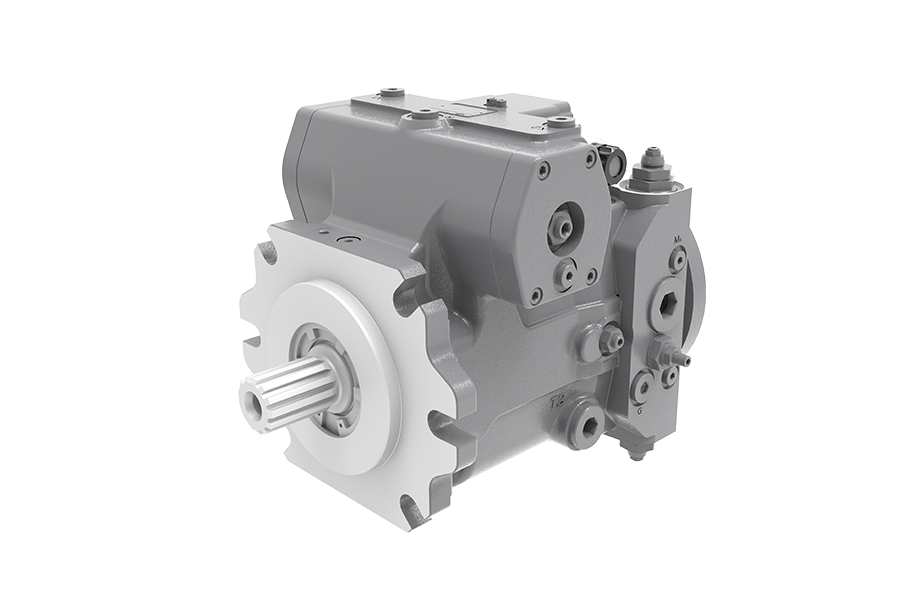

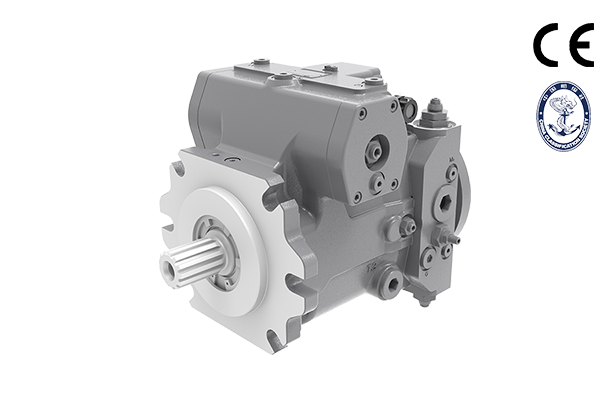

用于液压闭式回路的斜盘式轴向柱塞泵
当斜盘通过中位时，液压油流动方向会平稳改变
高压侧装有两个压力溢流阀，以防过载
内置齿轮泵充当补油泵和控制泵
最大补油压力受内置的低压溢流阀限制
全新设计的旋转部件和轴承，提高承载能力和额定转速
优化的壳体设计，减振降噪
多种控制方式选择，满足多行业应用要求
多种油口连接方式，优化管路连接
| 规格 | 23 | 32 | 47 | 60 | 75 | 100 | 135 | |
| 排量 (cc/rev) | 23 | 32 | 47 | 60 | 75.6 | 100 | 135 | |
| 转速 | 额定转速 (rpm) | 3800 | 3500 | 3300 | 3600 | 3300 | 3000 | 2850 |
| 最高转速 (rpm) | 4000 | 3800 | 3550 | 3900 | 3600 | 3300 | 3250 | |
| 最低转速 (rpm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
| 流量 | nnom 和 Vg max 时（L/min） | 87.4 | 112 | 155.1 | 216 | 249.5 | 300 | 384.8 |
| 压力 | 额定压力 (bar) | 350 | 420 | 420 | 420 | 420 | 420 | 420 |
| 峰值压力 (bar) | 380 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 低压侧最小压力 (bar) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| ( 高于壳体压力 ) | ||||||||
| 功率① | Δp=Pnom 时（kW） | 51 | 78.4 | 108.6 | 151.2 | 174.7 | 210 | 269.4 |
| 扭矩① | Δp=Pnom 时（N·m） | 128 | 214 | 314 | 401 | 501 | 668.5 | 902 |
| Δp=100 bar 时（N·m） | 36.6 | 51 | 75 | 95.5 | 119.4 | 159 | 214.9 | |
| 补油泵排量 (cc/rev) | 6.1 | 8.6 | 8.6/11.6 | 11.6 | 17/21/27 | 28.3 | ||
| 补油压力 ( 相对于壳体 压力 ) | 峰值压力 (bar) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| 最小控制压力 (bar) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 轴封耐压 （相对压力） | 额定压力 (bar) | 1.5 | 5 | 3 | 3 | 5 | 5 | 5 |
| 峰值压力 （短时峰值）(bar) | 2.5 | 10 | 6 | 6 | 10 | 10 | 10 | |
| 吸油压力 ( 绝对压力 ) | 额定压力 (bar) 油液粘度≤ 30mm2/s | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| 最大压力 (bar) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 油液粘度 （mm2/s） | 10~1000，最佳范围：16~36 | |||||||
| 油液温度 （ ℃） | -25~110* | |||||||
| 油液清洁度 | 20/18/15 （ISO 4406）以上 | |||||||
| 转子组的转动惯量（kgm2） | 0.0015 | 0.0032 | 0.0043 | 0.0069 | 0.0107 | 0.0164 | 0.0249 | |
| 重量 （kg） 不含辅助法兰 | 24 | 30 | 33 | 38 | 58 | 62 | 82 | |
